磁力联轴器工作原理是什么

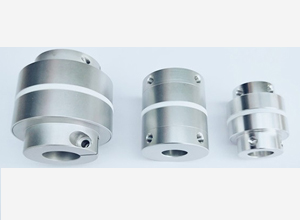

磁力联轴器是一种非接触式联轴器,它通常由内外两个磁体组成,中间用隔离罩将两个磁体分开,内磁体与被传动部件连接,外磁体与动力部件连接。


磁传动联轴器除了具有弹性联轴器缓冲吸振功能外,最大的特点是打破传统联轴器的结构形式,采用新的磁耦合原理,实现主动轴与从动轴之间不直接接触力和扭矩的传递,将动密封变成静密封,实现零泄漏。因此它广泛应用于有特殊要求的场合。

磁传动联轴器主要有两种结构平面磁传动联轴器和同轴磁传动联轴器,磁体以轴向充磁耦合磁极为轴向配置,称为平面磁传动联轴器。磁体以径向充磁耦合磁极成径向配置的称为同轴磁力传动联轴器。磁力联轴器由外磁、内磁和隔离罩组成,内外磁体由径向磁化、充磁方向相反的永磁体组成。永磁体以不同的极性交替排列,并在低碳钢圈上形成磁断路连接。

隔离罩由非铁素体制成,因此是非磁性高电阻材料。当外磁体在动力机的带动下旋转时,刚开始内磁体由于摩擦力及被传动件阻力的作用,仍处于静止状态,这时外磁体相对内磁体开始偏移-定的角度,于这个角度的存在,外磁体的N极(S极)对内磁体的S极(N极)有一个拉动作用,同时外磁体的N极(S极)对内磁体的前一个N极(S极)有一个推动作用,使内磁体有一个跟着旋转的趋势,这就是磁力联轴器的推拉磁路工作原理。当外磁体的N极(S极)刚好位于内磁体的2个极(S极和N极)之间时,产生的推拉力达到最大,从而带动内磁体旋转。在传动过程中,隔离罩将外磁体和内磁体隔开,磁力线是穿过隔离罩将外磁体的动力和运动传给内磁体的,从而实现了无接触的密封传动。

磁力传动联轴器的成功应用之一是与泵的结合磁力泵。过去,它被选为贵重的特殊产品,但现在它的应用领域非常广泛。 石化、医药电影电镀、核动力等行业的液体大多具有腐蚀性、易燃性、易爆性、毒性和贵重泄漏带来的工作液体浪费和环境污染,磁力传动联轴器已经在这些领域得到了应用。 可以说磁力泵是磁性材料的主要市场。

磁力联轴器,尤其是永磁联轴器,应用于阀门上,阀杆不通过阀盖,省略了填充函,称为全封闭无填充永磁传动阀。由于阀门没有填料函,阀杆和填料之间可以长期安全可靠地运行,没有摩擦扭矩,节省了负压。
